- 型号: MMT-DC48DP20BL
- 品牌: 科亚
- 连续输出电流: 10A
- 最大适用电机容量: 500W
- 输入电压: 48V
- 最大输出电流: 20A
- 适配电机: 永磁电机
下单时请务必备注清楚型号：DC24DP20BL DC48DP20BL
该产品是科亚公司成功研制投产的首款产品，采用PWM脉宽调制电路设计，包含多种保护功能；投产10多年来，销量逐年上升，体现了其可靠的品质和广泛的适用性。
一、特点：
◆ 脉宽调制
马达运转噪音小、高效率、低维护、更好的提高直流马达的使用寿命。
◆ 使能控制功能
通过简单的无源开关量或晶体管集电极开路来实现启动/停止
◆ 双闭环PI调节(电流、电压)
◆ 输出电流设定功能
◆ 转矩补偿功能
◆ 软启动功能
◆ 过压 欠压自动保护功能
◆ 过流、短路自动保护功能
◆ 故障状态指示
◆ 标准模拟量信号接口（注：需配本公司专用信号隔离器—VID系列）
模拟量：0-5V 0-10V4-20mA 或电位器控制，（订货时 需要明确信号方式）
二．性能指标
1、 PWM脉宽调制
2、 调速比： 1：80
3、 调速信号方式：电位器 （10KΩ/2W）或0-5V（模拟量输入时 配本公司专用的信号隔离器）
4、 输入阻抗：≥50KΩ
5、 转速（基准精度%）1 %
6、 软启动、软停止时间：0.3-10 S
7、 环境温度：-10℃~+60℃
8、 环境湿度：相对湿度≤80RH（无结露）
9、 瞬时短路保护 （50us）
10、绝缘耐压： 1000V DC 1分钟
11、绝缘电阻：＞ 20 MΩ
12、漏电流： ≤ 0.9 mA
13：外形尺寸： 132*100*50mm
14、重量：约380g
15、采用SMT技术、体积小
16、适用于稀土、永磁和他励马达
三、外形尺寸：（132*100*50mm ） 见图1

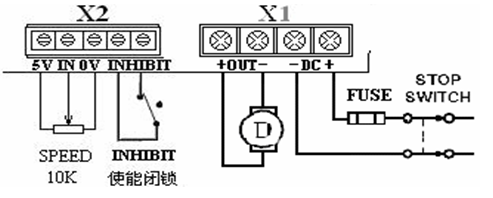

四、接线图
